硬脂酸在納米碳酸鈣表面包覆改性中的應(yīng)用

　　納米碳酸鈣應(yīng)用于有機(jī)介質(zhì)中存在兩大缺陷：一是納米碳酸鈣為表面親水疏油的無機(jī)材料，在聚合物中的分散性差，與有機(jī)體的親和力差，容易形成團(tuán)聚體，直接應(yīng)用效果不好，導(dǎo)致材料性能下降；二是納米碳酸鈣粒徑小，表面原子數(shù)多，表面能大，粒子之間相作用力強(qiáng)，容易形成納米碳酸鈣粉體的團(tuán)聚。隨著納米碳酸鈣使用量的增大，這些缺陷更加明顯，過量的填充會(huì)使得材料無法使用。

　　硬脂酸是一種常見的長(zhǎng)碳鏈的飽和脂肪酸，同時(shí)具有長(zhǎng)碳鏈的親油端和羧基的親水端，而納米碳酸鈣表面是親水的，所以把硬脂酸包覆在納米碳酸鈣表面，能極大的改善其親油性，使其填充在橡膠、塑料、高級(jí)油墨、涂料中時(shí)，其大的比表面積和高比表面能有利于碳酸鈣顆粒與有機(jī)高聚物分子之間的結(jié)合牢固，能使制品表面光艷和具有優(yōu)異的補(bǔ)強(qiáng)性能。

　　1、硬脂酸包覆改性納米碳酸鈣的機(jī)理

　　近幾年，用硬脂酸包覆改性納米碳酸鈣的研究也層出不窮。

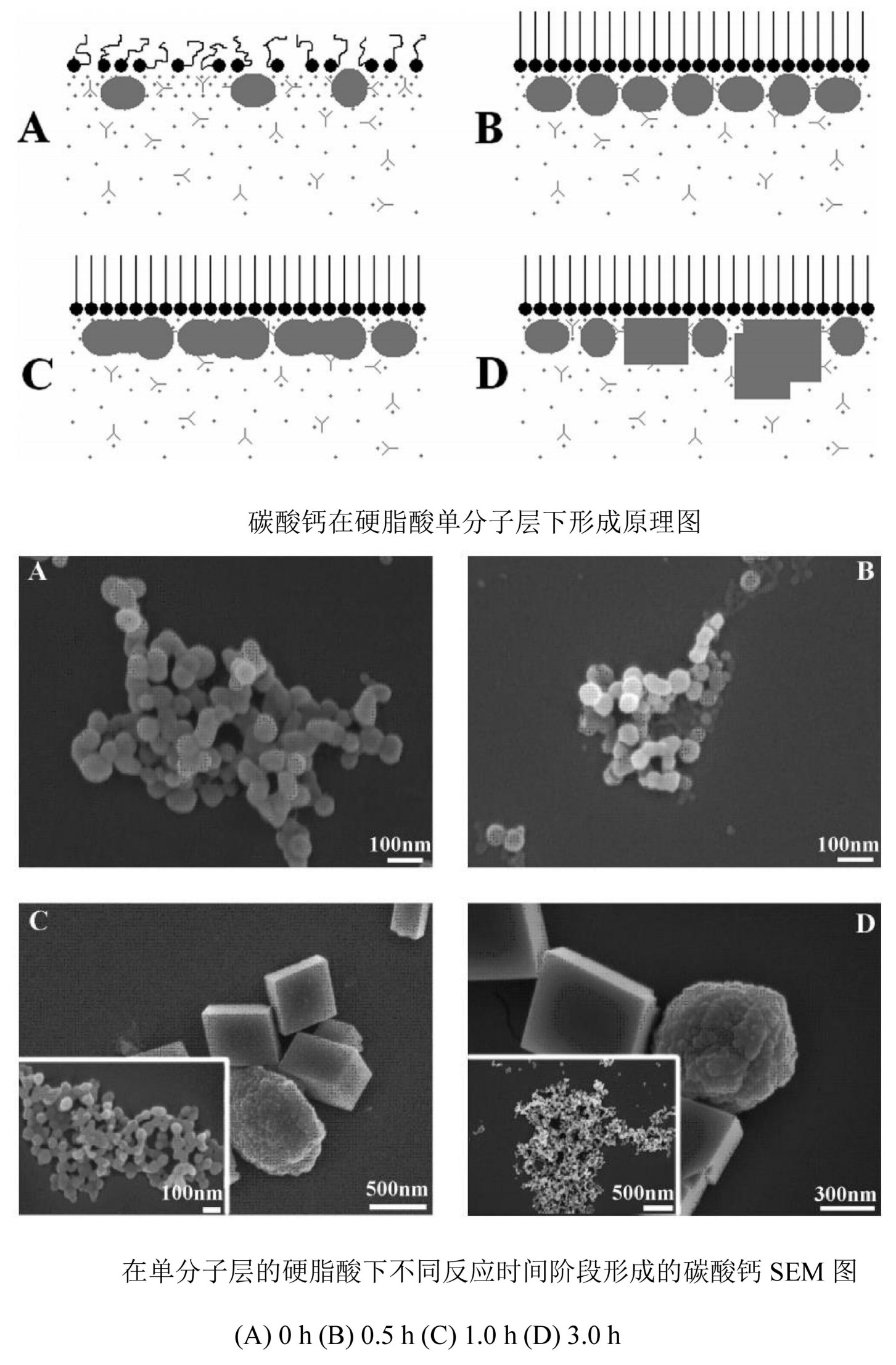

　　Chen yijian等探究了在空氣-水界面的硬脂酸（SA）單分子層碳酸鈣晶體的形成過程。采用了電子顯微鏡和原位的布儒斯特角顯微鏡進(jìn)行測(cè)試表征，觀察到在硬脂酸單分子層下，最終的碳酸鈣晶體是由一種粒子前驅(qū)體形成而不是直接來自于溶劑化的離子。從掃描電子顯微鏡（SEM）和透射電子顯微鏡（TEM）可以發(fā)現(xiàn)這種前驅(qū)體粒子是直徑小于100nm非晶碳酸鈣均勻球體。實(shí)驗(yàn)是通過Ca(OH)2和CO2發(fā)生反應(yīng)生成碳酸鈣，在礦化作用的早期產(chǎn)生了非晶的碳酸鈣，并且至少穩(wěn)定存在0.5h，隨著數(shù)量的增加，非晶的碳酸鈣聚集形成了方解石相的碳酸鈣。

　　Xuetao Shi等采用商業(yè)硬脂酸，在水相條件下包覆沉淀的碳酸鈣，包覆之后的碳酸鈣，硬脂酸的含量為3%~13.5%。采用傅里葉紅外（FTIR）、熱重（TG）和差示掃描量熱（DSC）分析表明在碳酸鈣表面沒有游離的硬脂酸，只存在硬脂酸鈣。發(fā)現(xiàn)形成的硬脂酸鈣在包覆層表面是部分的化學(xué)吸附和部分的物理吸附，并且可以解決在水相條件下碳酸鈣不能表面的全包覆的問題，最大的包覆量為3.25%。

　　2、長(zhǎng)鏈脂肪酸對(duì)碳酸鈣的影響

　　長(zhǎng)鏈脂肪酸對(duì)碳酸鈣的形成也有重要的影響。

　　Jiuxin Jiang等通過在氫氧化鈣懸浮液中鼓入二氧化碳的同時(shí)，分別加入各種不同的長(zhǎng)鏈脂肪酸——月桂酸（十二酸）、棕櫚酸（十六酸）和硬脂酸（十八酸），來探究碳酸鈣的形成。結(jié)果發(fā)現(xiàn)長(zhǎng)鏈脂肪酸的加入不影響碳酸鈣的晶型，但是影響著所生成碳酸鈣粒子的形貌。當(dāng)加入月桂酸時(shí)，碳酸鈣粒子的分散性大大提高；當(dāng)加入大量的棕櫚酸和硬脂酸時(shí)，形成了微棒狀結(jié)構(gòu)和紡錘狀結(jié)構(gòu)。作者提出，在氫氧化鈣和二氧化碳的碳化反應(yīng)過程中，一方面碳鏈的長(zhǎng)度影響了氫氧化鈣懸浮液所形成膠束的形狀，另一方面膠束之間的接觸方式?jīng)Q定了最后形成的碳酸鈣的形貌。

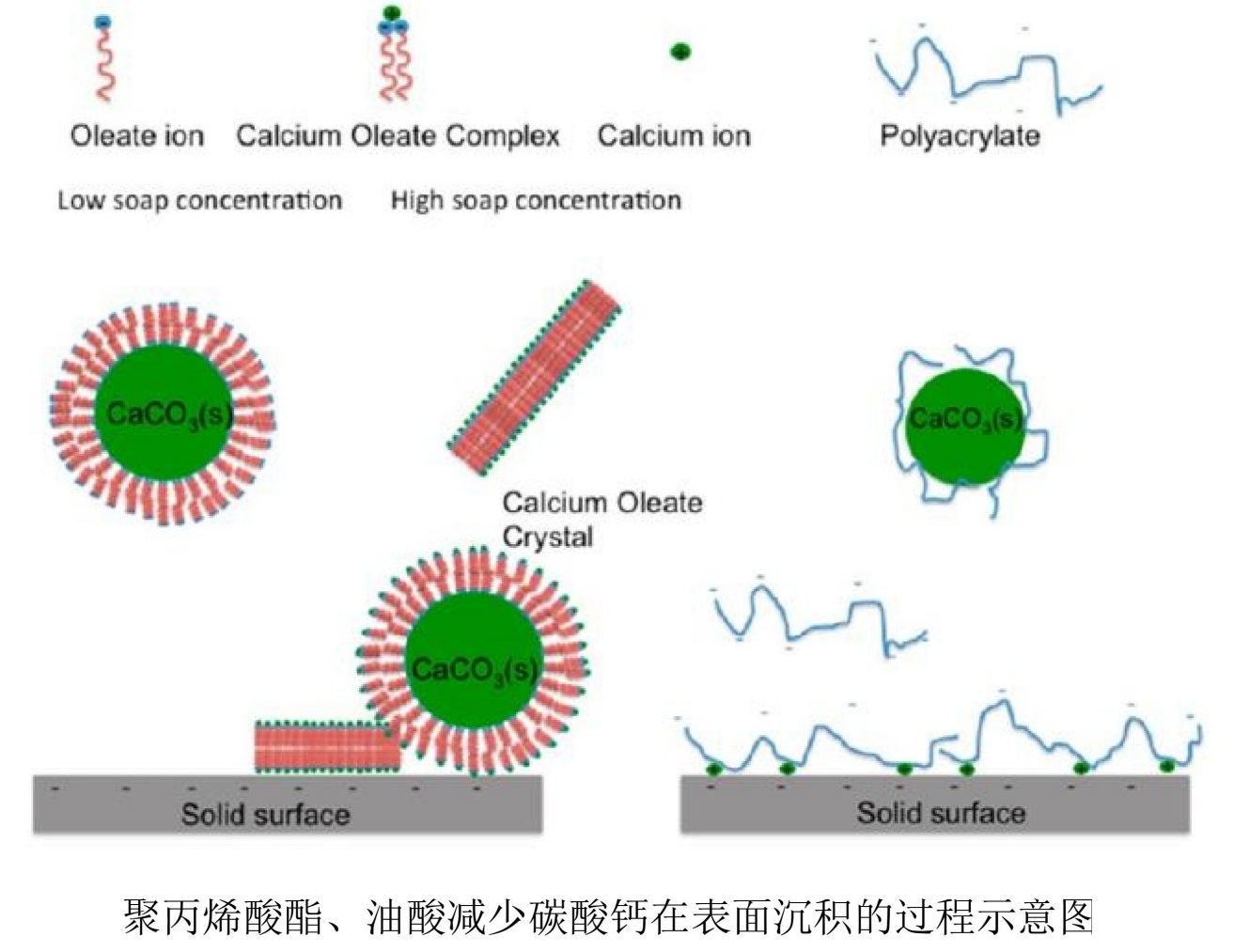

　　Hao Wang等研究了聚合物、脂肪酸和肥皂液等清洗劑對(duì)在硬表面上（例如不銹鋼和硅表面）活性碳酸鈣結(jié)晶、成核以及沉降的影響。從而在類似原理上指導(dǎo)了洗碗機(jī)在用清洗劑清洗過程中，怎樣能夠更好的清除油污。

　　3、活性納米碳酸鈣的應(yīng)用特點(diǎn)

　　硬脂酸改性之后的納米碳酸鈣，作為硅樹脂、聚丙烯等有機(jī)聚合物的填料，有著重要的影響。

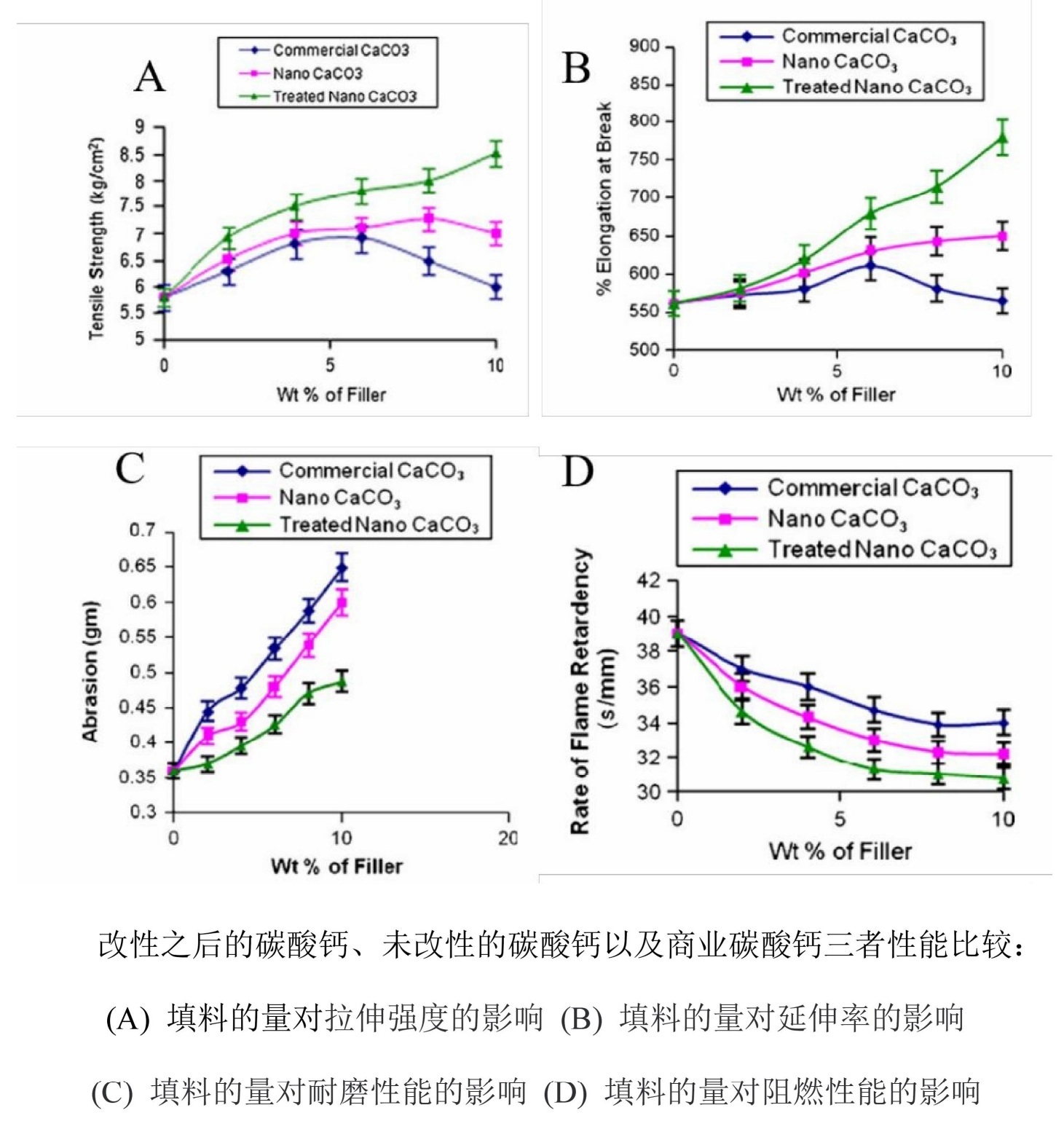

　　Satyendra Mishra等研究了硬脂酸改性之后的納米碳酸鈣對(duì)硅樹脂復(fù)合材料性能的影響。在十二烷基磺酸鈉存在下，他們采用一定濃度的CaCl2和NH4HCO3發(fā)生反應(yīng)，過濾干燥得到納米碳酸鈣粉末。然后在甲苯存在下，一定量的硬脂酸和納米碳酸鈣攪拌混合，分別得到不同硬脂酸濃度的表面改性納米碳酸鈣，然后加入硅樹脂中作為填料，改善其性能，得到改性納米復(fù)合材料。結(jié)果表明，表面改性之后的納米碳酸鈣相比未改性的納米碳酸鈣和商業(yè)碳酸鈣，能夠極大的提高復(fù)合材料的拉伸強(qiáng)度、延伸率和耐磨性能以及阻燃性能。表面改性也能產(chǎn)生強(qiáng)粘合力，這使得聚合物鏈更牢固，聚合物的熱穩(wěn)定提高。基于這些納米復(fù)合材料的高強(qiáng)度高韌性，可以用于電纜連接器、電氣和照明開關(guān)設(shè)備，在航空航天領(lǐng)域也有重要價(jià)值。

　　Mahdi Rahmani等研究了硬脂酸包覆的納米碳酸鈣用于聚丙烯基體的分散性能。采用TGA分析了實(shí)際包覆之后，碳酸鈣表面硬脂酸的含量，并用場(chǎng)發(fā)射掃描電子顯微鏡觀察了單層和多層硬脂酸包覆納米碳酸鈣之后樣品在有機(jī)體中的分散性能。結(jié)果表明采用硬脂酸改性之后的納米碳酸鈣填充在聚丙烯的有機(jī)體中，能夠很好的分散，它降低了粒子與粒子之間的相互作用以及聚合物之間的粘附性。經(jīng)過硬脂酸表面改性之后的納米碳酸鈣，消除了其親水性，大大增加了與聚合物基質(zhì)的相容性。

　　綜上所述，硬脂酸作為一種常見的長(zhǎng)鏈脂肪酸，廉價(jià)用途廣泛，能夠很好的改性納米碳酸鈣。作為廉價(jià)易得的填料，硬脂酸改性之后的活性納米碳酸鈣能夠在眾多有機(jī)體中很好的分散，并且能夠提高有機(jī)體的拉伸強(qiáng)度、延伸率和耐磨性能以及阻燃性能等機(jī)械性能和熱力學(xué)性能，所以選擇硬脂酸對(duì)納米碳酸鈣進(jìn)行改性，具有很好的研究和應(yīng)用價(jià)值。

　　來源：周威. 納米碳酸鈣的表面改性以及中空米粒狀碳酸鍶與中空纖維狀碳酸鋇的制備[D].華南理工大學(xué),2018.

推薦您閱讀粉體行業(yè)資訊、了解工業(yè)產(chǎn)品技術(shù)、熟悉更多超微粉碎產(chǎn)品百科知識(shí)，助您選設(shè)備不求人。
